Fuentes de alimentación: de la corriente alterna al voltaje estable
Las fuentes de alimentación son uno de los componentes más importantes en cualquier sistema electrónico. Su función principal es transformar la energía eléctrica proveniente de la red de corriente alterna en un voltaje continuo, estable y seguro, capaz de alimentar circuitos electrónicos de manera confiable.
Desde cargadores de celular hasta equipos industriales, prácticamente todos los dispositivos electrónicos dependen de una fuente de alimentación bien diseñada.
1. ¿Qué es una fuente de alimentación?

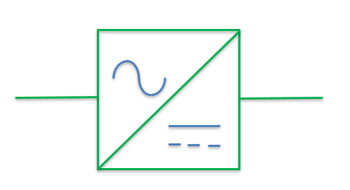

Una fuente de alimentación es un dispositivo electrónico que convierte la corriente alterna (CA) de la red eléctrica en corriente continua (CC) con un nivel de voltaje adecuado para un circuito específico.
Además de convertir el tipo de corriente, una fuente debe:
- Regular el voltaje
- Limitar la corriente
- Proteger el circuito contra fallas eléctricas
2. De la corriente alterna al voltaje continuo
El proceso básico de conversión de energía en una fuente de alimentación consta de varias etapas:
- Reducción del voltaje mediante un transformador
- Rectificación de la señal de CA a CC
- Filtrado del voltaje rectificado
- Regulación del voltaje de salida
Cada una de estas etapas cumple una función esencial para obtener un voltaje estable.
3. Transformador: adaptación del voltaje
El transformador reduce el alto voltaje de la red eléctrica a un nivel más seguro y manejable. Además, proporciona aislamiento eléctrico entre la red y el circuito electrónico, lo que mejora la seguridad.
En algunas fuentes modernas, especialmente las conmutadas, el transformador opera a alta frecuencia y tiene un tamaño mucho menor.
4. Rectificación: de CA a CC

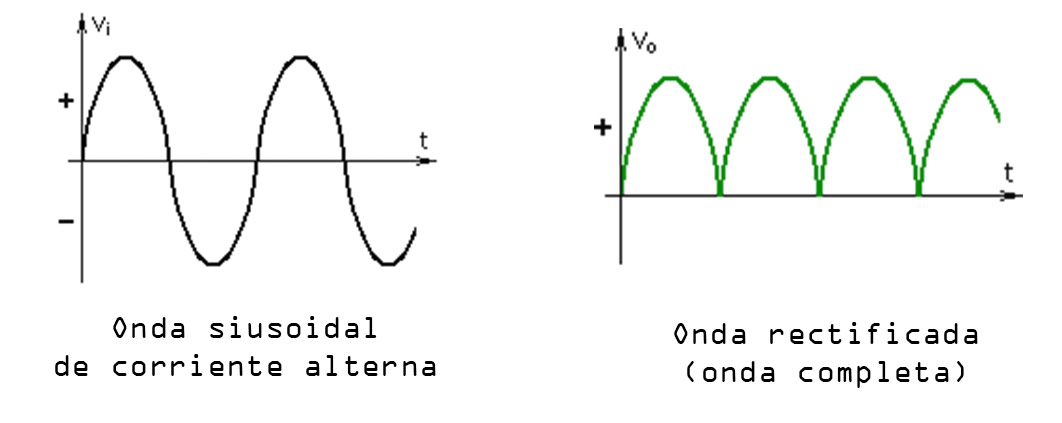

La rectificación convierte la corriente alterna en corriente continua pulsante. Esto se logra mediante diodos, que permiten el paso de la corriente en una sola dirección.
Los tipos más comunes de rectificación son:
- Media onda
- Onda completa con puente rectificador
La rectificación es un paso clave para obtener corriente continua.
5. Filtrado: reducción del rizado

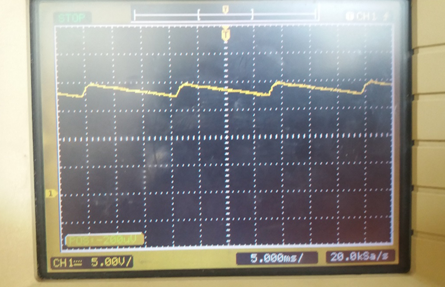

Después de la rectificación, el voltaje aún presenta variaciones llamadas rizado. Para reducirlo, se utilizan capacitores, que almacenan y liberan energía suavizando la señal.
Un buen filtrado mejora el desempeño y la estabilidad del circuito alimentado.
6. Regulación del voltaje
La regulación mantiene el voltaje de salida constante, incluso cuando cambian la carga o el voltaje de entrada.
Existen dos métodos principales:
- Reguladores lineales
- Reguladores conmutados
Cada uno tiene ventajas y desventajas según la aplicación.
7. Fuentes lineales
Las fuentes lineales utilizan reguladores como la serie 78xx para mantener el voltaje estable.
Ventajas:
- Diseño simple
- Bajo ruido eléctrico
Desventajas:
- Baja eficiencia
- Mayor disipación de calor
Se usan comúnmente en aplicaciones de baja potencia y circuitos sensibles al ruido.
8. Fuentes conmutadas
Las fuentes conmutadas regulan el voltaje mediante conmutación a alta frecuencia usando transistores, como MOSFET.
Ventajas:
- Alta eficiencia
- Tamaño reducido
- Menor pérdida de energía
Desventajas:
- Diseño más complejo
- Mayor ruido eléctrico
Son las más utilizadas en dispositivos modernos.
9. Protecciones en una fuente de alimentación
Una buena fuente de alimentación incluye sistemas de protección como:
- Protección contra cortocircuito
- Protección contra sobrecorriente
- Protección contra sobrevoltaje
Estas protecciones aumentan la vida útil del equipo y la seguridad del usuario.
10. Aplicaciones comunes
Las fuentes de alimentación se utilizan en:
- Cargadores de dispositivos móviles
- Computadoras
- Equipos de audio y video
- Sistemas electrónicos industriales
- Proyectos electrónicos y educativos
11. Conclusiones
Las fuentes de alimentación son el corazón de cualquier sistema electrónico. Comprender cómo se transforma la corriente alterna en un voltaje continuo y estable permite diseñar circuitos más seguros, eficientes y confiables. Tanto las fuentes lineales como las conmutadas tienen su lugar, y la elección correcta depende de la aplicación específica.
Fuentes de alimentación: de la corriente alterna al voltaje estable
