Temporizadores y contadores en lenguaje Ladder: control del tiempo y eventos

En la programación de PLC, los temporizadores y contadores son herramientas fundamentales para controlar tiempos, retardos y la cantidad de eventos dentro de un proceso automatizado. Gracias a ellos, es posible encender o apagar dispositivos después de cierto tiempo, contar productos, ciclos de máquina o activaciones de sensores.

Dominar el uso de temporizadores y contadores es esencial para desarrollar programas Ladder más completos, seguros y eficientes.

1. ¿Qué son los temporizadores y contadores?

Los temporizadores permiten ejecutar acciones basadas en el tiempo, mientras que los contadores permiten ejecutar acciones basadas en la cantidad de veces que ocurre un evento.

Ambos elementos amplían las capacidades básicas de la lógica Ladder y permiten controlar procesos industriales de forma precisa.

2. Temporizadores en lenguaje Ladder

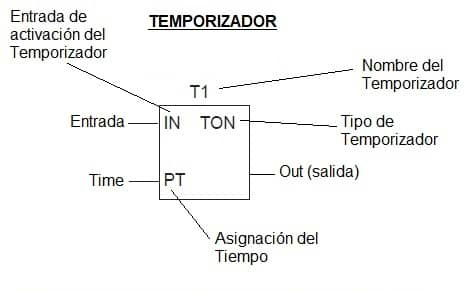

Un temporizador se utiliza cuando una acción debe ocurrir después de cierto tiempo, mantenerse activa durante un intervalo específico o ejecutarse una vez que el tiempo ha transcurrido.

Generalmente, un temporizador cuenta con:

• Un tiempo preestablecido
• Un tiempo acumulado
• Un bit de activación o salida

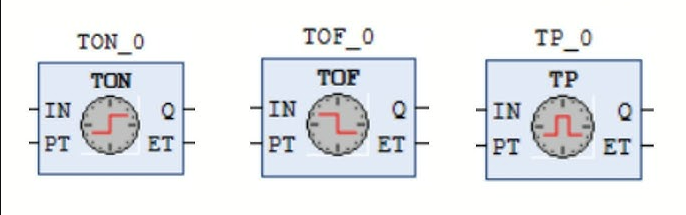

3. Tipos de temporizadores más utilizados

3.1 Temporizador TON (retardo a la conexión)

El temporizador TON activa su salida después de que la condición de entrada se mantiene activa durante el tiempo programado.

Ejemplo: encender un motor cinco segundos después de presionar un botón de arranque.

3.2 Temporizador TOF (retardo a la desconexión)

El temporizador TOF mantiene activa la salida durante un tiempo determinado después de que la entrada se desactiva.

Ejemplo: mantener una luz encendida algunos segundos después de soltar un botón.

3.3 Temporizador TP (pulso)

El temporizador TP genera una señal activa durante un tiempo fijo, independientemente de cuánto dure la señal de entrada.

Ejemplo: activar una alarma durante tres segundos.

4. Contadores en lenguaje Ladder

Un contador se utiliza para contar eventos discretos, como el paso de piezas por un sensor o la activación repetida de un botón.

Cada vez que ocurre el evento, el contador incrementa o decrementa su valor según el tipo configurado.

5. Tipos de contadores más utilizados

5.1 Contador CTU (contador ascendente)

El contador CTU incrementa su valor cada vez que ocurre un evento hasta alcanzar un valor preestablecido.

Ejemplo: contar diez productos y luego activar una salida.

5.2 Contador CTD (contador descendente)

El contador CTD disminuye su valor a partir de un número inicial hasta llegar a cero.

Ejemplo: contar los ciclos restantes de una máquina.

5.3 Contador CTUD (contador ascendente y descendente)

El contador CTUD permite aumentar o disminuir el conteo según la lógica del programa, siendo útil en procesos más complejos.

6. Aplicaciones reales de temporizadores y contadores

Los temporizadores y contadores se utilizan ampliamente en sistemas como:

• Bandas transportadoras
• Semáforos
• Máquinas empacadoras
• Sistemas de llenado
• Control de producción por turnos

Su uso es indispensable en la automatización industrial moderna.

7. Errores comunes al usar temporizadores y contadores

Algunos errores frecuentes en programación Ladder son:

• No reiniciar correctamente el temporizador o contador
• Configurar tiempos o valores incorrectos
• No considerar condiciones de seguridad
• Falta de documentación en el programa

Evitar estos errores mejora la confiabilidad y el mantenimiento del sistema.

8. Conclusiones

Los temporizadores y contadores son elementos clave en el lenguaje Ladder. Permiten controlar el tiempo y los eventos de manera precisa, haciendo posible la automatización de procesos industriales complejos. Aprender a utilizarlos correctamente es fundamental para cualquier persona que desee avanzar en la programación de PLC y el control industrial.
